T-Cap系列 倒角连接器
●最适于倒角加工的工程集约。
●从通用机到NC机械全部适用。
●有助于实现工具标准化及成本降低。
能在钢、树脂、铝、铸铁等 各种材料上进行开孔加工、 立铣加工以及倒角加工。
特徴
●倒角加工的舍弃式化
●低成本表现
●工提升工具的可靠性
●1个角度的磨床可以向径的方向位置调整
●生产的效率化
工具详细

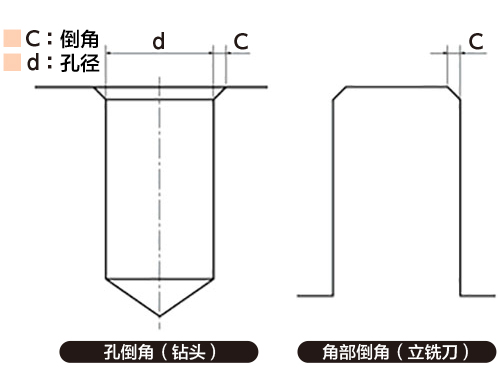

加工孔详细
接头
↓横向滑动可以确认型号。
| 型号 | 内径 | 外径 | 全长 | 刀片型号 |
|---|---|---|---|---|
| CAS042-05 | 4.2 | 17 | 20.2 | TCI05-C |
| CAS050-05 | 5 | 17.8 | 20.5 | TCI05-C |
| CAS060-05 | 6 | 18.8 | 21 | TCI05-C |
| CAS068-05 | 6.8 | 19.6 | 21.5 | TCI05-C |
| CAS070-05 | 7 | 19.8 | 21.5 | TCI05-C |
| CAS080-05 | 8 | 20.8 | 22 | TCI05-C |
| CAS085-08 | 8.5 | 25.6 | 27 | TCI08-C |
| CAS090-08 | 9 | 26 | 27.5 | TCI08-C |
| CAS100-08 | 10 | 27 | 27.5 | TCI08-C |
| CAS110-08 | 11 | 28 | 28 | TCI08-C |
| CAS120-08 | 12 | 29 | 28.5 | TCI08-C |
| CAS130-08 | 13 | 30 | 28.8 | TCI08-C |
| CAS140-08 | 14 | 31 | 29 | TCI08-C |
| CAS150-08 | 15 | 32 | 29.5 | TCI08-C |
| CAS160-08 | 16 | 33 | 30 | TCI08-C |
※适用径为比内径小0.2mm以内
※对于适用径以外的工具径，需接头内径扩孔或另外制造。
磨床
| 刀片型号 | 宽×厚 | 紧固螺钉 | 适用连接器 |
|---|---|---|---|
| TCI05-C | 6.5×2.38 | M2.2 | CAS042-CAS080 |
| TCI08-C | 9×3.2 | M3 | CAS085-CAS160 |
导入效果
■多段钻头的情况
| 项目 | 以往倒角连接器 | ||
|---|---|---|---|
| 省工序 | 2道工序 | 1道工序 | |
| 成 本 |
工具费 | 特殊钻头 | 标准钻头 |
| 再研磨、再涂层 | △ | ◯ | |
| 扩 张 性 |
段长 | 固定 | 任意调整 |
| 工具管理 | △ | ◯ | |
倒角能力
切削条件，按照钻头的标准条件。
●切削速度：20～150m/min(高速钢、超硬钻头)
●进给量：0.05～0.3mm/rev
| 磨床型号 | 倒角尺寸(mm) |
| TCI05-C | C1 |
| TCI08-C | C2 |
| 面粗糙度 | ▽▽程度 |
| 倒角角精度 | ±0.3° |
| 2枚刀高度公差 | 0.1mm |
高速回旋实验
| 实验要点 | 推荐max切削速度 |
| 平衡的影响度 摇晃、振动、旋转音、加工面 、刀片的运动 |
150m/min |
切削碎屑形状
●被削材：S55C
切削示例
| 钻头形状 | 切削条件 | 切削状況 |
| Φ6.8高速钢钻头 外部给油、SCM材 |
旋转数：N＝1,200min−1(V＝26m/min) 进给：F＝240mm/min(f＝0.2mm/rev) |
良好 |
| Φ9超硬钻头 内部给油、铝材 |
旋转数：N＝4,000min−1(V＝113m/min) 进给：F＝900mm/min(f＝0.2mm/rev) |
良好 |
| 钻头形状 | Φ6.8高速钢钻头 外部给油、SCM材 |
| 切削条件 | 旋转数：N＝1,200min−1(V＝26m/min) 进给：F＝240mm/min(f＝0.2mm/rev) |
| 切削状況 | 良好 |
| 钻头形状 | Φ9超硬钻头 内部给油、铝材 |
| 切削条件 | 旋转数：N＝4,000min−1(V＝113m/min) 进给：F＝900mm/min(f＝0.2mm/rev) |
| 切削状況 | 良好 |
